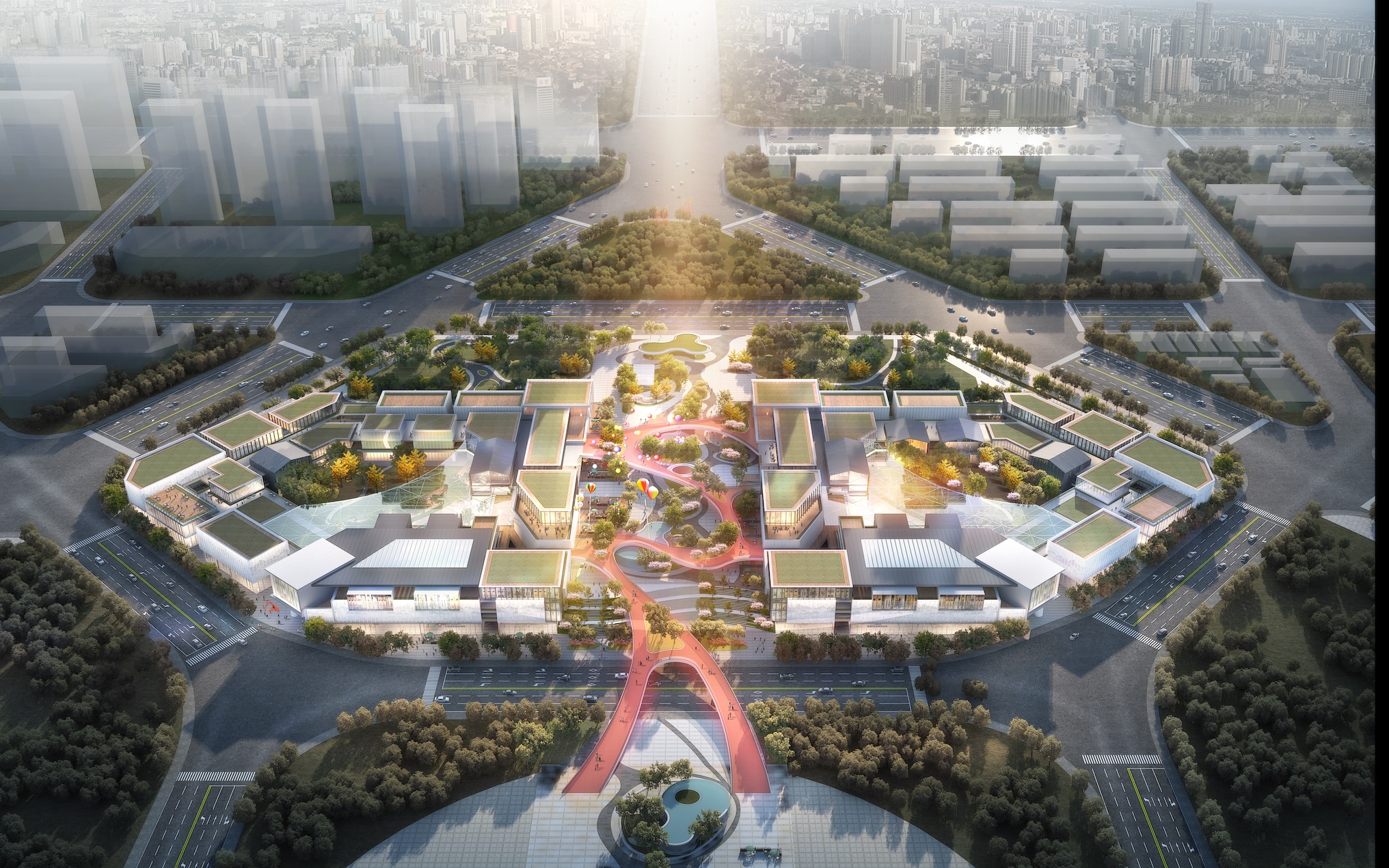

河北省某大型商业综合体项目,用地面积85200㎡,总建筑面积总计232320㎡:地上建筑面积136320㎡,其中仓储式销售综合体1#80000㎡、仓储式销售综合体2#56320㎡;地下机动车建筑面积96000㎡。项目总投资202458.85万元。
通过分析抗谐智能电容器的工作原理及功能,结合该商业综合体配电情况,选择相对经济可靠的方案,智能电容过零投切与低功耗,解决了继电器投切产生涌流的问题;接线简单,扩容方便,解决无功补偿柜内空间不足、补偿容量不足的问题;带有通讯功能可传输后台,解决了补偿配电分散管理、故障报警不及时的问题。
对于电力系统中的供电部分,提供电能的发电机是按要求的额定电压和额定电流设计的,发电机长期运行中,电压和电流都不能超过额定值,否则会缩短其使用寿命,甚至损坏发电机。由于发电机是通过额定电流与额定电压之积定额的,这意味着当其接入负载为电阻时,理论上发电机得到完全的利用,;但是当负载为感性或容性时,发电机就得不到充分利用。
为了较大程度利用发电机的容量,即发电机产生有功较大,就须提高其功率因数。在低压配电系统中,采用并联电容器装置对无功功率进行集中补偿或就地补偿是降低线损、节约电能合理的方法。无功功率补偿的主要功效是:减少设备和线路的功率损耗;稳定电压,提高供电质量;提高电力变压器的承载能力;在长距离输电中,提高系统输电稳定性和输电能力等。
传统的电容电抗无功补偿装置,补偿精度低,功能单一,安装接线复杂,同时不利于生产、运输、安装、调试和可靠运行,已经严重制约它的发展,电容器在投切过程中容易产生较大的冲击电流,引起电网过电压,严重时会产生谐波,对电网的稳定性产生影响。为解决这些问题,可改用具有过零投切技术的低压智能集成式电力电容器作为补偿装置。

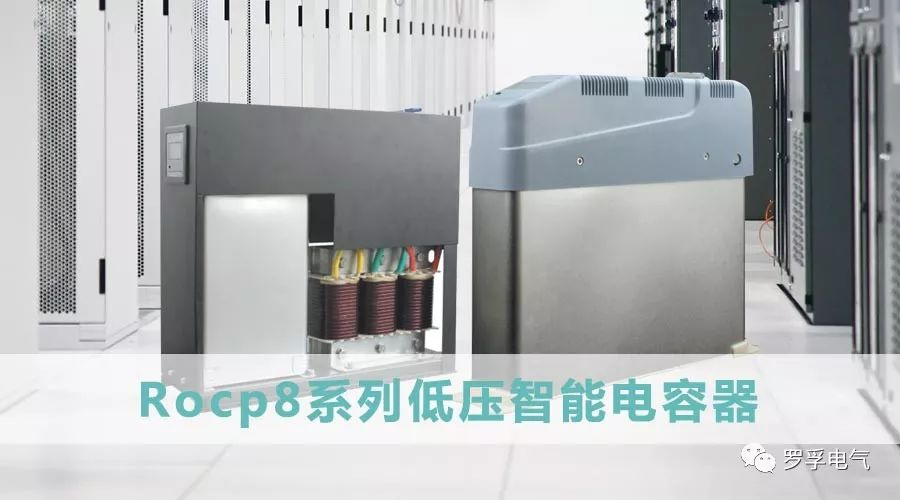

罗孚电气ROCP抗谐智能电容器以共补电容或分补电容为主体,采用微型电子元件技术、微型传感器技术、微型网络技术和电器制造技术,将智能组件、控制器、电容器、电抗器、塑壳断路器等元件微型化,整机体积小,结构精巧。智能电容控制器通过电流互感器、电压采样计算出无功缺额、功率因数等参数,以工业级MCU为核心,同AD转换、RS-485通讯、LCD显示、数据存储等构成一个系统,集采集、运算、分析、控制、通信、人机交互、数据存储于一体。
该项目采用了罗孚电气ROCP抗谐智能电容器,通过抑制谐波、提高功率因数、无功补偿的原理,有效提高电能质量。
罗孚电气ROCP抗谐智能电容器的功能及技术特点:
1、罗孚电气ROCP抗谐低压智能电容器中电抗器的线性度在负载从0到120%的范围内优于0.1%,因此在工作时几乎无谐波产生。
2、内加防爆器及温度传感器,安全性高。
3、采用电磁式过零投切开关技术,无谐波产生。
4、电抗器线圈附加温控开关,防止异常情况下损坏。
5、串联不同规格电抗器,有效抑制谐波和涌流。
6、模块化结构,组合灵活,扩容方便。
7、采用分散热控制模式,100万次以上无故障投切。
总结
在使用罗孚电气ROCP抗谐智能电容器后,提高了该项目受电端母线的电压水平,减少了线路上感性无功的输出,降低了电压和功率损耗,因而提高了线路的输电能力。罗孚电气ROCP抗谐智能电容器操作简单、功能齐全,能合理地解决用户问题,达到节能的效果。无论从经济性还是从实用性而言,都具有广泛的推广价值。电网既产生有功也产生无功,而无功在电网传输过程中会有损耗,低压智能电力电容进行无功补偿,从而提高功率因数,合理地改良了用电质量,节约用电成本,减少企业的开支,可减少线路的损耗,提高电网输电的效率。
