提到谐波电流，相信电力圈内的老司机们一定不会陌生。而说起谐波电流的“罪行”，真是数不胜数。谐波电流污染轻则会使导线过热、绝缘老化、使用寿命缩短甚至损坏；重则会出现谐振，谐振将放大谐波电流，导致用电设备被烧坏，甚至引起火灾事故。建筑配电系统中常见的变频空调、照明设备与电梯等，都属于非线性负载，这一类的非线负载之间歇性与非连续运行特性，将产生大量谐波电流。
电力系统中有产生谐波的设备即谐波源，是具有非线性特性的用电设备。这些设备由于自身的工作特点，即使供给理想的正弦波电压，他们取用的电流也是非正弦波的，也就是有谐波电流存在。这类单相负载设备所产生最低阶次之谐波电流为第三谐波，其属于零相序成份，由于零序成份具有同相位之属性，其将于中性线迭加，因而导致配电系统中性线之第三谐波电流含量为线电流之三倍。当大量零相序谐波电流于中性线迭加时，除了易使中性线超出其额定之载流容量之外，亦会造成中性点电位偏移，影响设备之正常受电范围。也可能造成用电设备异常等风险。
实际项目改善实例
项目简介

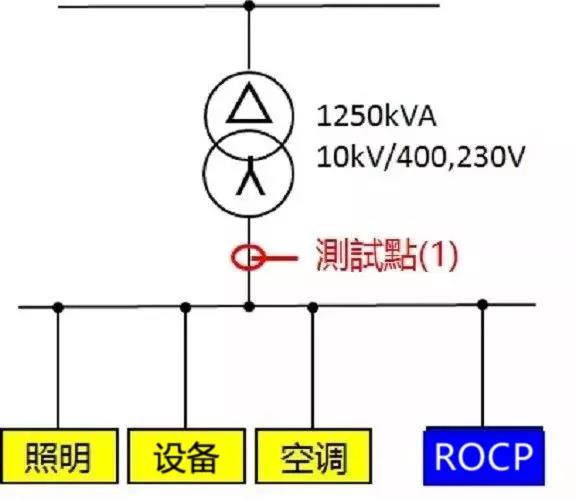

举例龙湖地产在福建省某项目，其进线电压为10kV 、短路容量为225MVA，透过电力系统中的1250kVA变压器将10kV降压至400/230V供设备、照明及空调使用,具体的单线示意图如下:

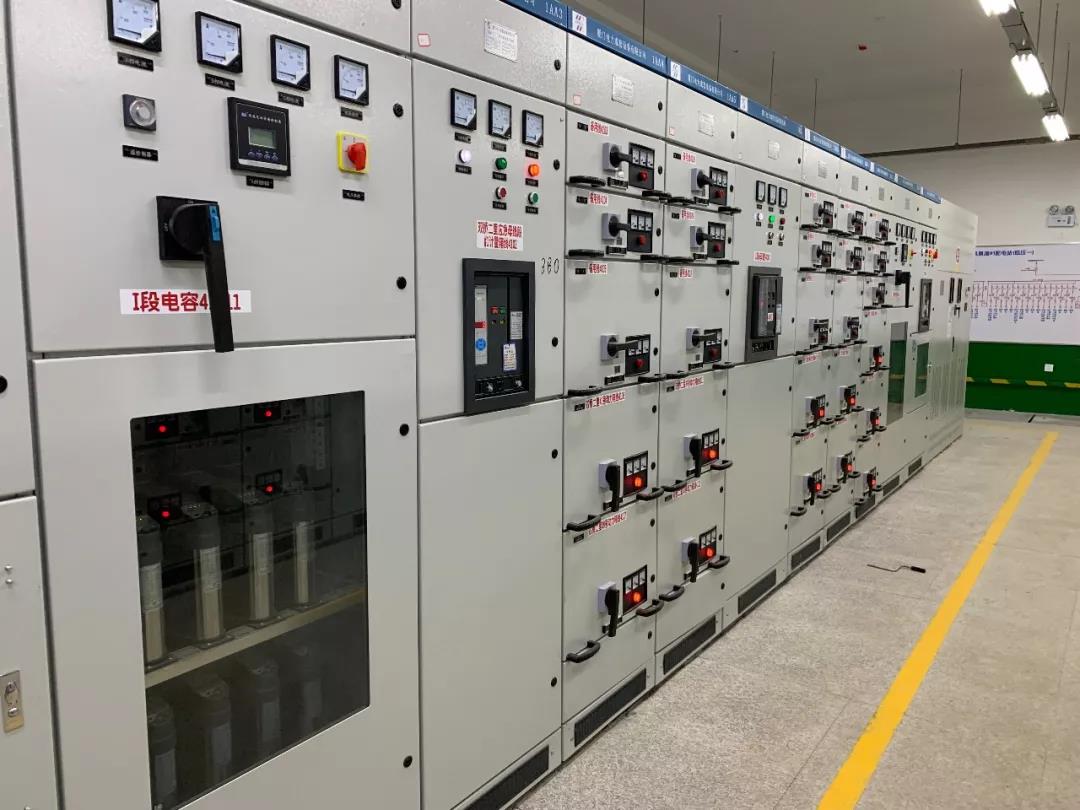

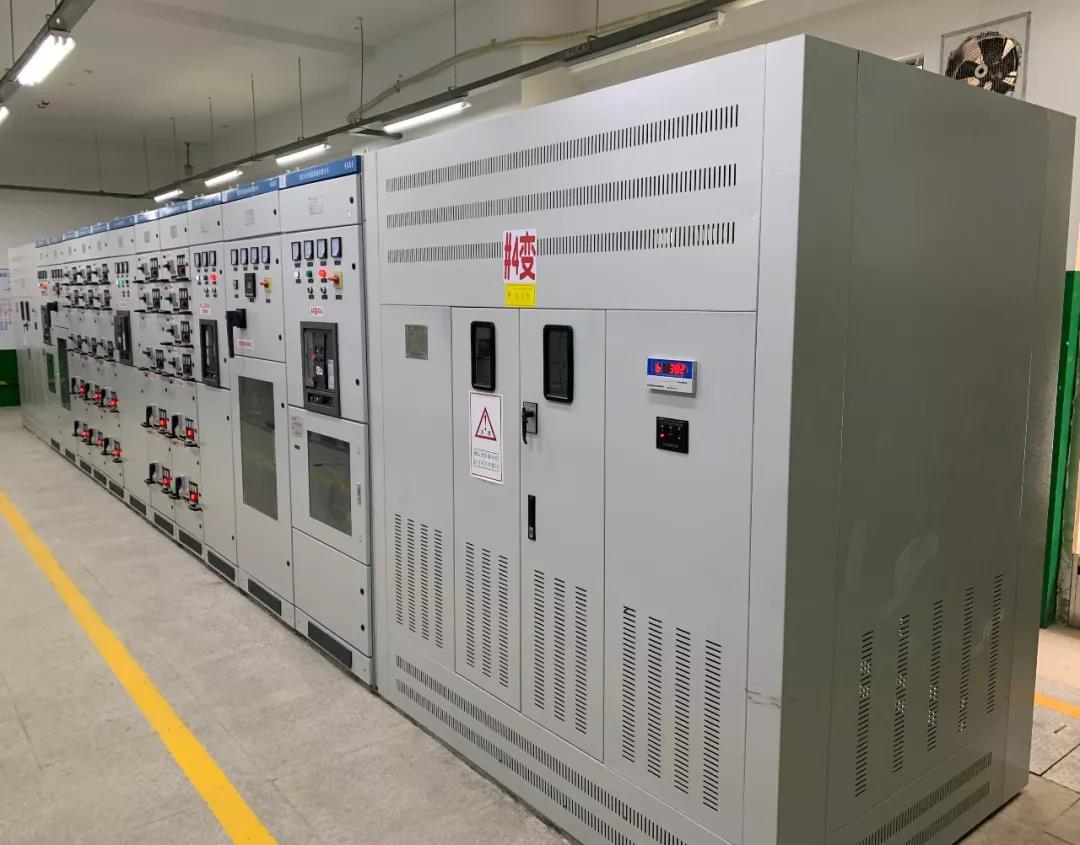

设备现场图
针对该项目，我们提供罗孚电气Rocp系列有源滤波器，
其中，相线可输出谐波电流100A，
中性线可输出谐波电流达300A。
效果量测
我们通过在变压器的总进线端（测试点-(1)），分别测量罗孚电气Rocp有源滤波器切离及投运的两种状态,来分析罗孚电气Rocp有源滤波器的治理效果。

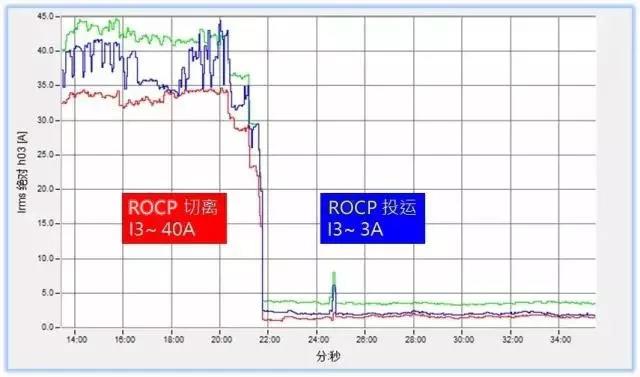

第三谐波电流(相线):
由40A降低至3A

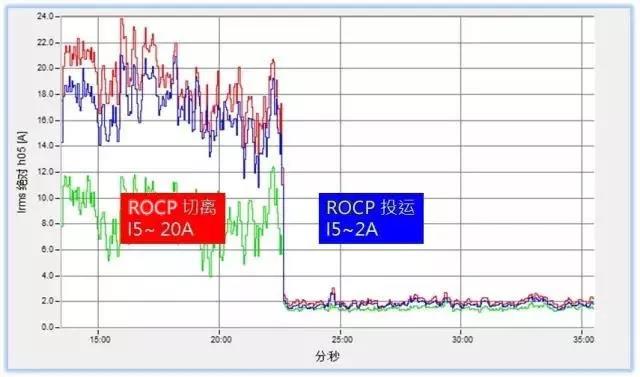

第五谐波电流(相线):
由20A降低至2A

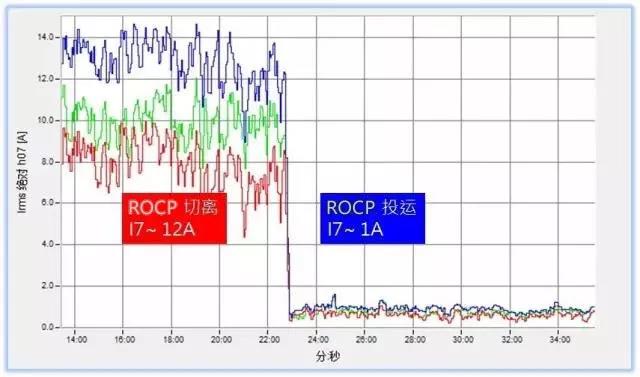

第七谐波电流(相线):
由12A降低至1A
第三谐波电流(中性线):
由110A降低至5A
各次谐波频谱图
各次谐波都有明显的降低
结论
罗孚电气Rocp有源滤波控制模型可实现四线式配电系统中性线谐波电流之改善，其中性线输出能力为线电流之三倍。在有源滤波器运行后，中性线电流之零相序谐波电流之量测结果由110 A降低至5 A，说明该谐波改善效果非常卓著。
无论是从保障电力系统安全、稳定、经济运行的角度，还是从用户用电设备的安全、正常工作的角度，罗孚电气Rocp有源滤波器均可以有效地治理谐波，将其限制在可接受范围内，营造真正意义上的“绿色电网”。
